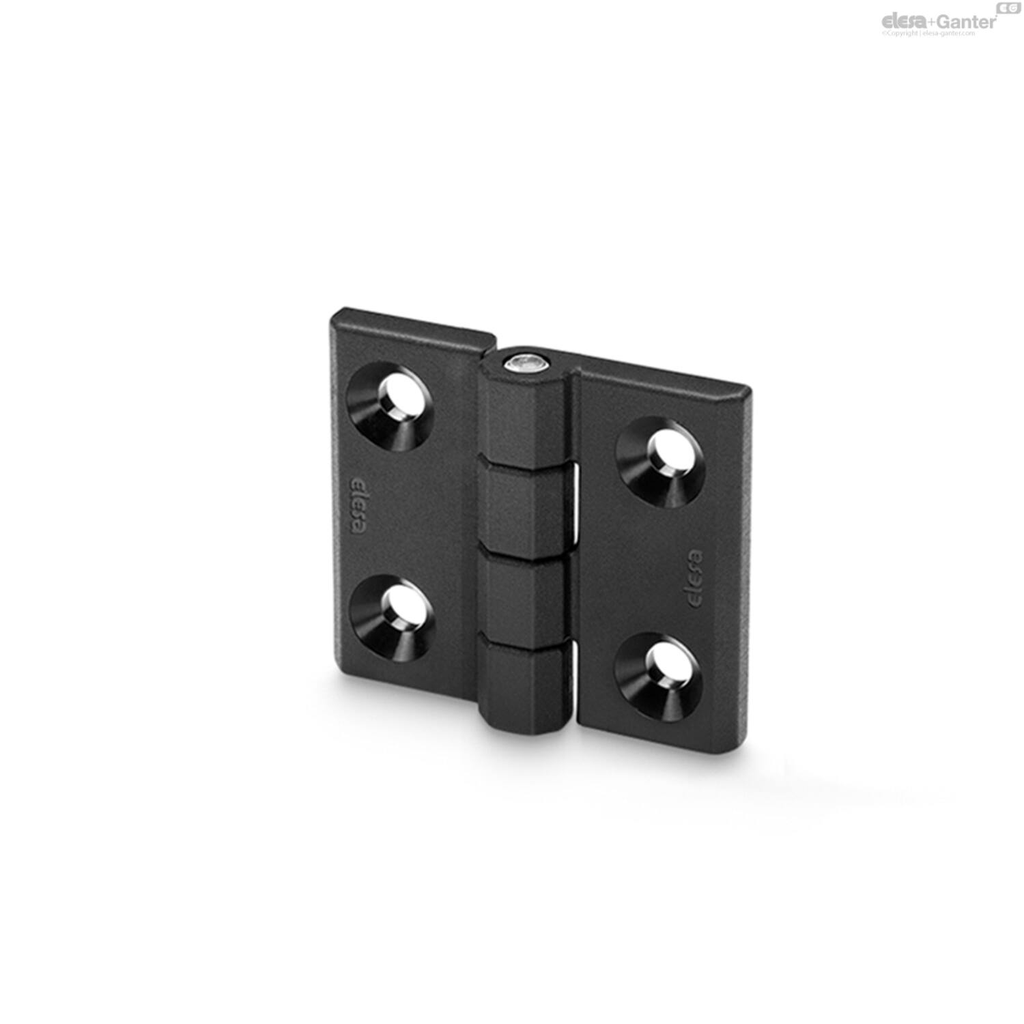

CFM.30 SH-4 REF:A043928 ELESA

Het Elesa+Ganter CFM.30 SH-4 scharnier is een compact en uiterst robuust industrieel opbouwscharnier vervaardigd uit hoogwaardig, glasvezelversterkt SUPER-technopolymeer. Dankzij het compacte formaat van 30 bij 30 mm is dit scharnier ideaal voor lichte toepassingen, machinebehuizingen en beschermkappen met beperkte montageruimte. De doorlopende gaten zijn specifiek ontworpen voor schroeven met een verzonken kop, wat zorgt voor een vlakke, veilige en esthetische montage.

Compact vierkant design: Met zijn afmetingen van 30x30 mm perfect inzetbaar op kleinere profielen of compacte behuizingen.

SUPER-technopolymeer: Gemaakt van glasvezelversterkt polyamide (PA) met een matte afwerking voor superieure mechanische sterkte.

Vlakke montage: Uitgevoerd met doorlopende montagegaten met een zitting voor verzonken kopschroeven (SH).

Corrosiebestendige as: De rotatiepen is vervaardigd uit AISI 303 roestvrij staal (RVS), wat een soepele en onderhoudsvrije werking garandeert.

Brede draaihoek: Biedt een flexibele rotatie tot maximaal 270°, waardoor deuren en kappen volledig geopend kunnen worden.

Belangrijkste kenmerken

Product: Industrieel opbouwscharnier (CFM-SH serie)
Materiaal behuizing: SUPER-technopolymeer op basis van polyamide (PA), zwart
Materiaal as: RVS (AISI 303)
Montagetype: Doorlopende verzonken gaten (voor M4 schroeven)
Doorsnede montage-opening: Ø 4,5 mm
Afmetingen: Lengte (hoogte) 30 mm x Breedte 30 mm
Gatafstand (Pitch): 18 mm x 18 mm
